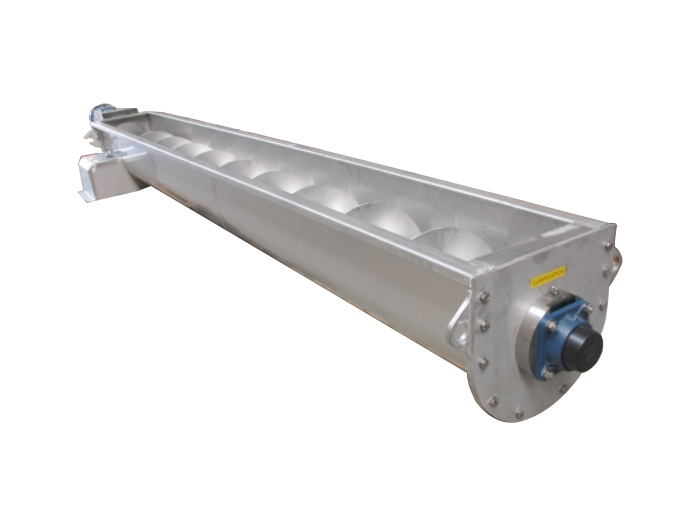

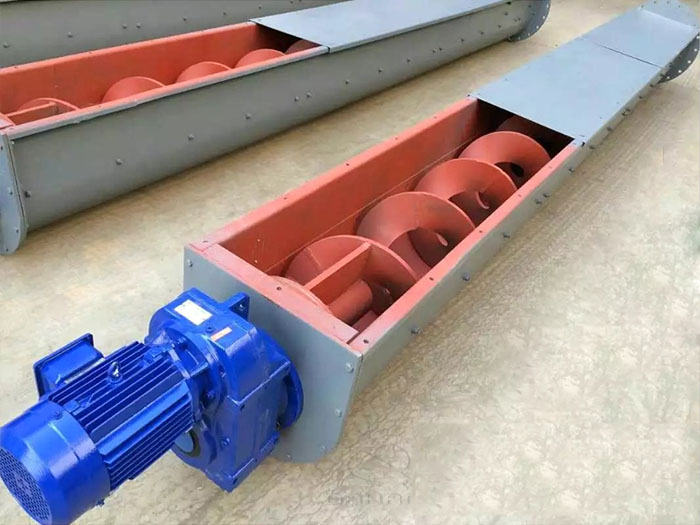

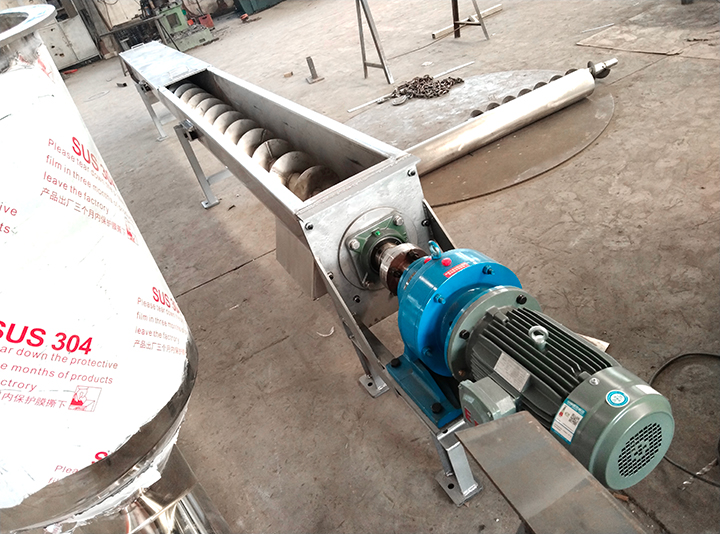

污泥螺旋輸送機介紹

• 傾斜輸送污泥

• 輸送煤泥

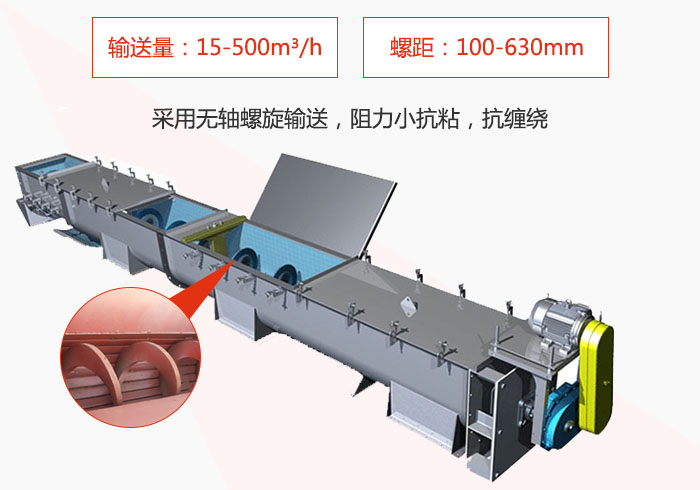

污泥螺旋輸送機是污水處理廠輸送污泥，淤泥等粘性強，易堵塞物料的專用設備；采用無中心軸干擾設計，阻力小，抗纏繞，抗粘，輸送污泥時，物料不堵塞，排料口出料順暢；采用全封閉輸送和不銹鋼材質的螺旋表面，可保證環境衛生和所送物料不受污染、不泄漏。

污泥螺旋輸送機的優點

1、抗纏繞性強

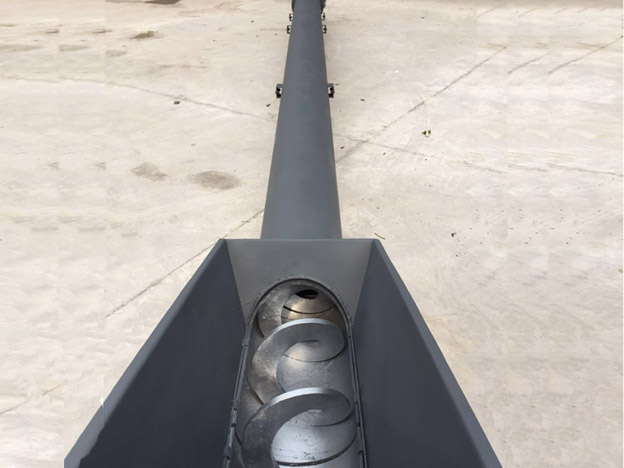

污泥大部分是沉淀污泥和生物處理污泥的混合污泥，其雜質含量多，流動性差，使用普通螺旋輸送機會導致污泥纏繞在葉片上，無法順暢輸送；而選用無軸螺旋輸送機（污泥專用螺旋輸送機）由于采用無中心軸，抗纏繞設計，特別適合輸送帶狀、黏稠、易纏繞物料，可有效防止污泥在輸送中出現堵塞的現象。

2、密封性好，不泄露

污泥隨意排放會造成環境污染，所以在輸送過程中要盡量避免污泥外泄，污泥螺旋輸送機采用全封閉結構和易清洗的螺旋表面，可保證污泥在輸送過程中不泄漏，保護輸送環境免遭污染。

3、扭矩大、輸送距離長

污泥含水量大，一般對輸送機的承載能力和輸送量有一定要求，無軸螺旋輸送機扭矩可達4000N/m，單機輸送長度達60米，輸送量是相同直徑傳統有軸螺旋輸送機的1.5倍。

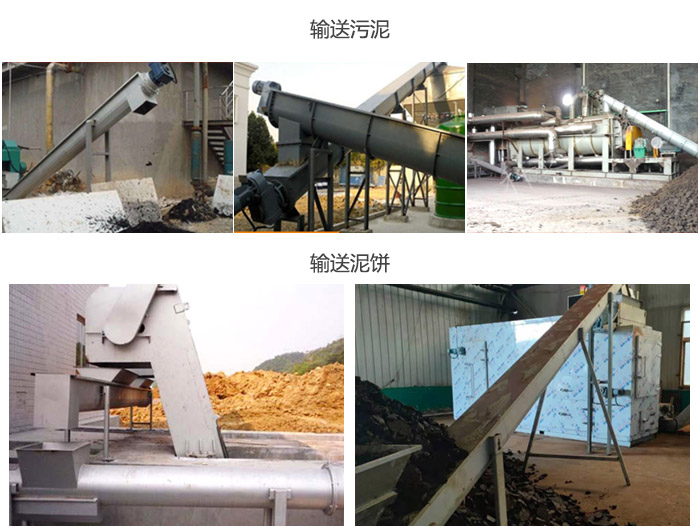

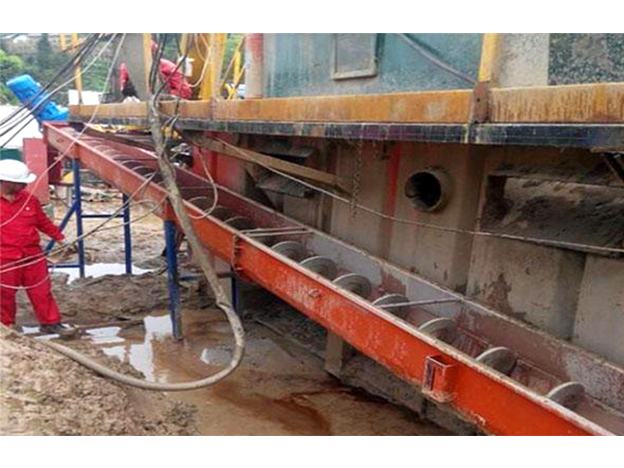

污泥螺旋輸送機使用現場圖

污泥螺旋輸送機可用于各種場合的污泥，淤泥，泥餅的輸送，如：污水廠，自來水廠沉淀池或濃縮池污泥，工業廢水產生的沉淀粗粒度污泥處理等。

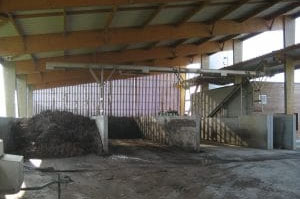

污水廠輸送污泥

輸送角度：30度

輸送長度：25米

輸送量：3噸/時

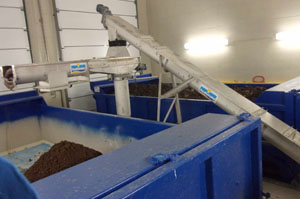

沉淀池輸送污泥

輸送角度：40度

輸送長度：8米

輸送量：20立方/時

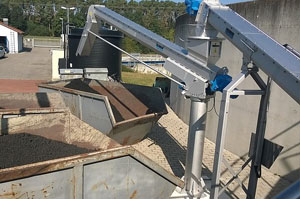

生活污水脫水后的污泥（含水率60%）

輸送角度：38度

輸送長度：10米

輸送量：10噸/天

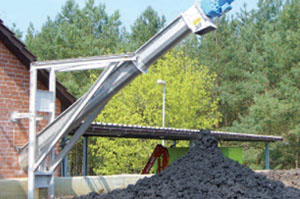

輸送含油污泥（含油率60%-80%）

輸送角度：40度

輸送長度：17米

輸送量：12噸/天

污泥螺旋輸送機選型

1、型號：污泥螺旋輸送機型號包括WLS100、WLS160、WLS200、WLS250、WLS315、WLS400、WLS500、WLS630、WLS800、WLS1000、WLS1250等，對應輸送量是2.2m3/h、7.6m3/h、11m3/h、22m3/h、36.4m3/h、66.1m3/h、93.1m3/h、160m3/h、223m3/h、304m3/h、458m3/h；不同型號對應不同的輸送量，大家可根據自己想要的輸送量選擇型號。

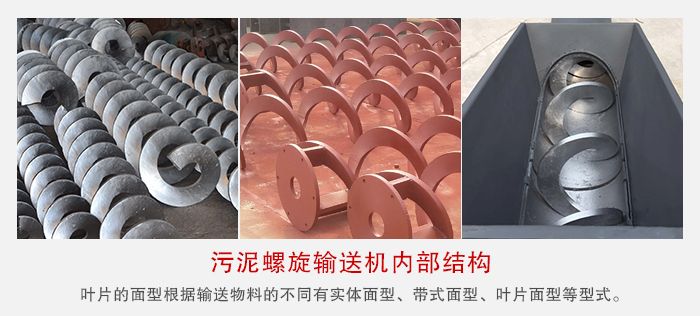

2、材質：有碳鋼及不銹鋼材質兩種，碳鋼污泥螺旋輸送機強度高，但容易腐蝕：不銹鋼污泥螺旋輸送機采用高含量合金的鋼材，耐腐蝕性良好，且不易生銹。

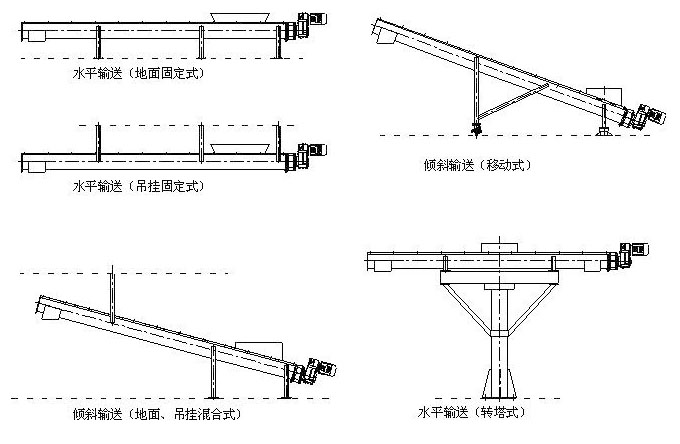

3、安裝方式：有地面固定式，吊掛式，地面和吊掛混合式可選，大家可根據使用的場地選擇。

污泥螺旋輸送機工作原理

污泥螺旋輸送機工作時，利用旋轉的螺旋葉片將污泥向前推移進行輸送，使污泥不與螺旋輸送機葉片一起旋轉的力是污泥自身重量和機殼對污泥的摩擦阻力。

污泥螺旋輸送機原理視頻

污泥螺旋輸送機技術參數

WLS型	100	160	200	250	315	400	500	630	800	1000	1250
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速(r/min)	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33(m3/h)	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m(KW)	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m(KW)	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速(r/min)	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33(m3/h)	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m(KW)	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m(KW)	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速(r/min)	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33(m3/h)	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m(KW)	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m(KW)	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速(r/min)	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33(m3/h)	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m(KW)	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m(KW)	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

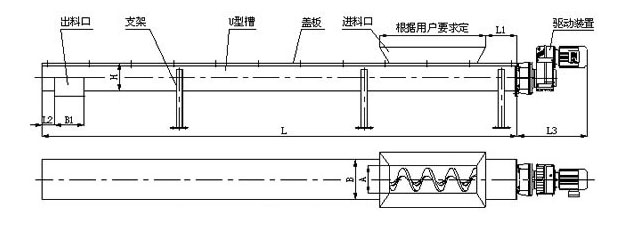

污泥螺旋輸送機結構

污泥螺旋輸送機由驅動機構（電機減速機、傳動軸）、U型槽與支架、無軸螺旋、襯條、蓋板、進料口、出料口、緊固件等部件組成。輸送機具有合適的旋轉速度，既能達到輸送柵渣（或污泥）的目的，又不造成阻塞。U形槽、蓋板等零件均采用16Mn鋼制造，U形槽保護襯套材料為尼龍66，加之螺旋體轉速較低((29r/nin)，因此，磨損小使用壽命長。由于U形槽上部裝有蓋板，輸送過程基本上是密閉的，可有效降低室內異味。
